南京泽链科技

    ZLKVM-HI100使用指南

    设备说明

    设备接口图

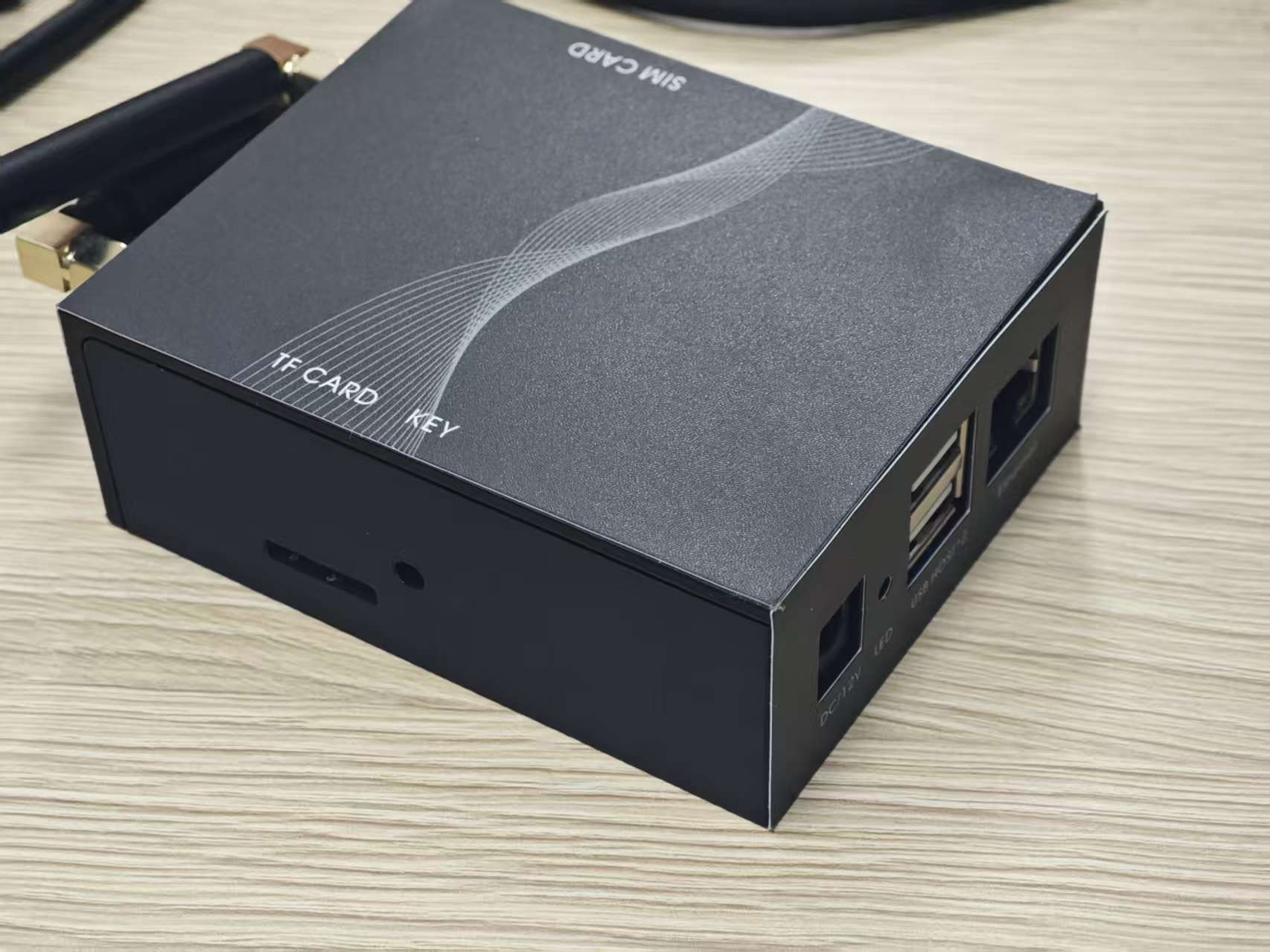

    设备接口图-2

    • TF CARD：设备左侧支持TF扩展卡的插入，最大支持128GB内存，用于存储HDMI转录的视频数据

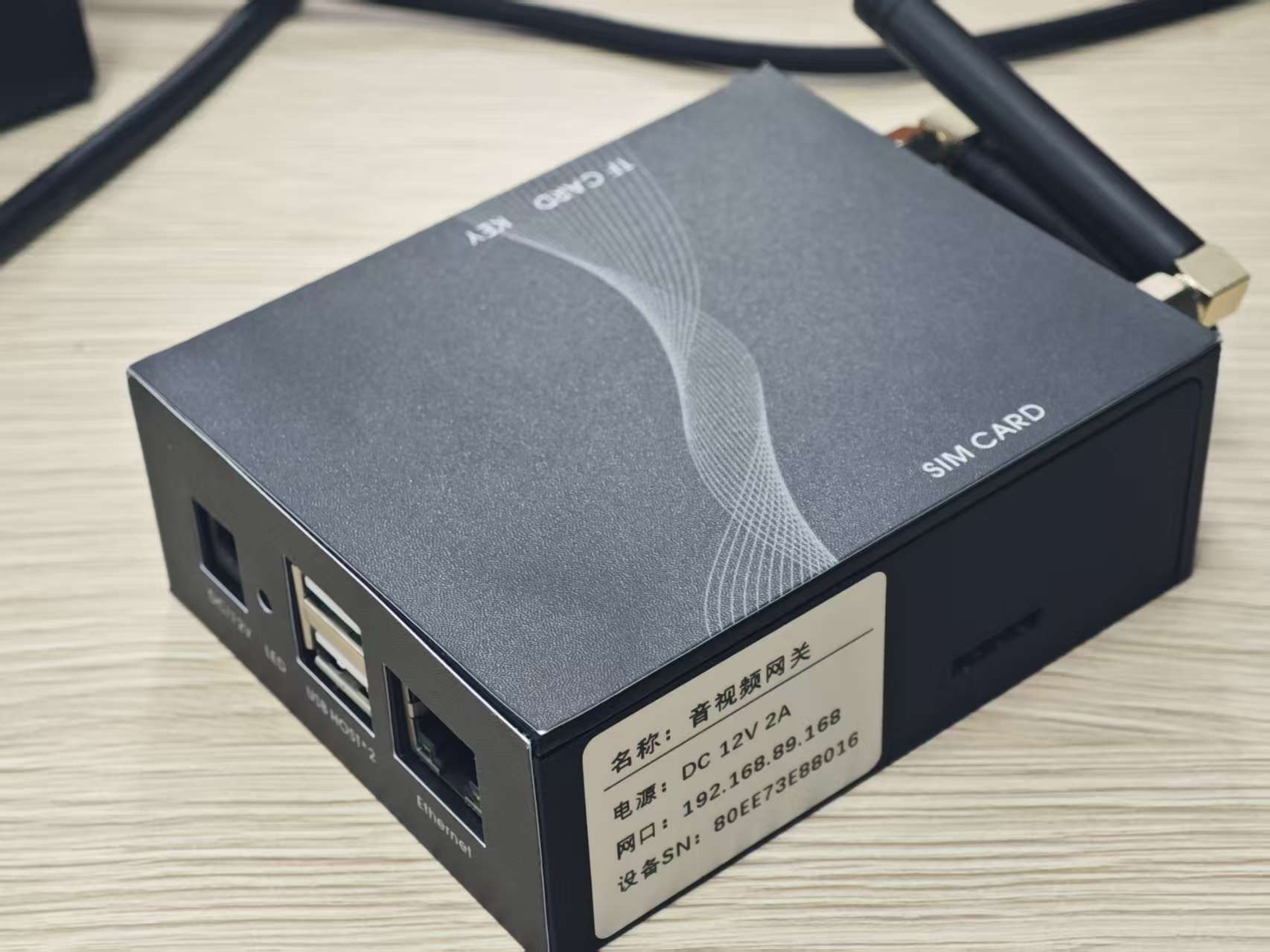

    设备接口图-1

    • SIM CARD: 设备右侧支持SIM卡的插入，用于连接网络，支持4G网络

      SIM卡插入方式：Micro SIM卡触点朝上，缺口向前插入有滴答声到位

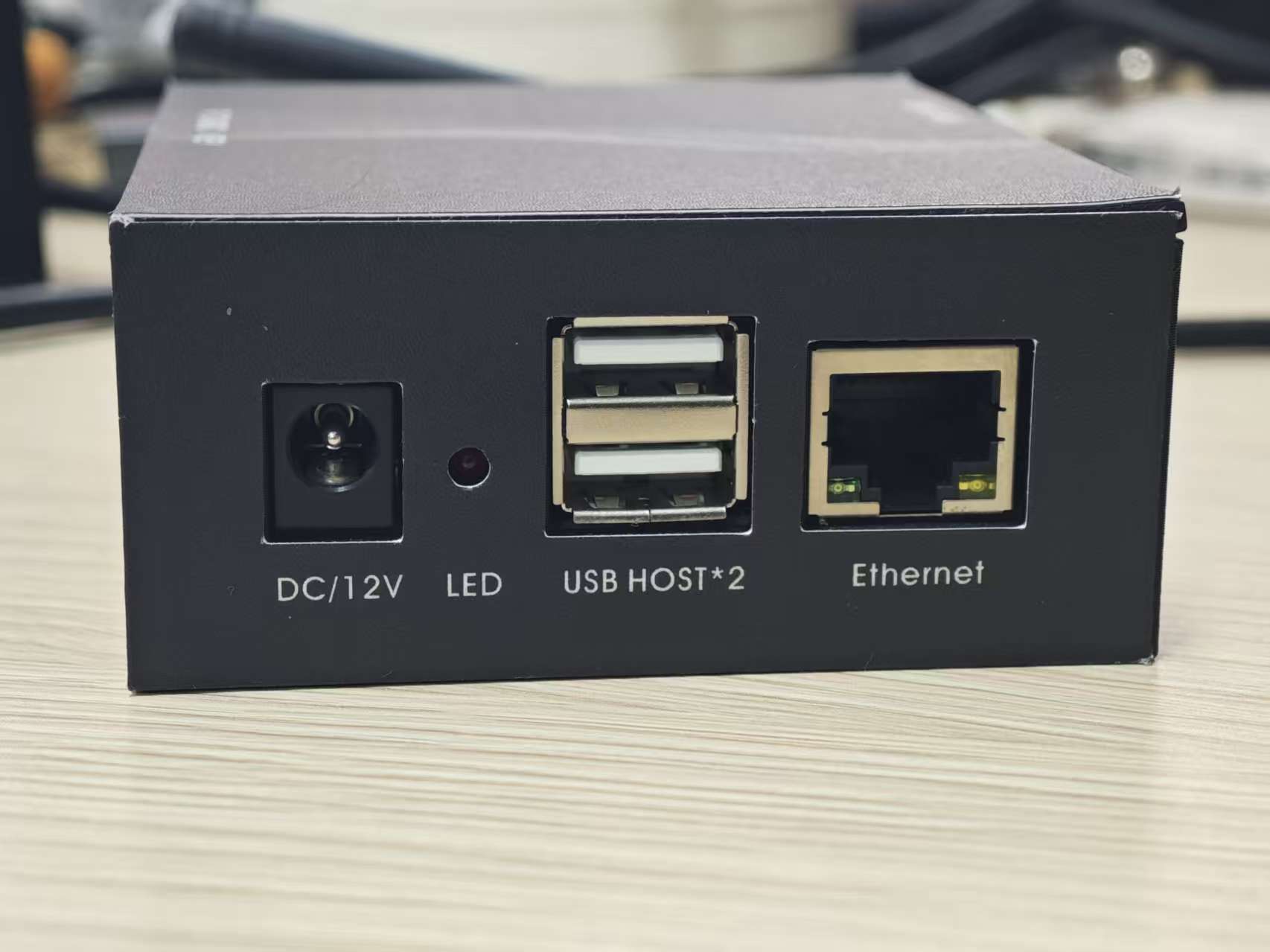

    设备接口图-3

    • DC/12V: 英语直流12V电源接入供电
    • LED: 工作指示灯，解码器工作正常时闪烁
    • USB HOST*2*: USB接口，可以用于USB供电，也可以用于USB数据传输
    • Ethernet: 有线网络接入，初始化配置时，可通过网页登录设备管理后台

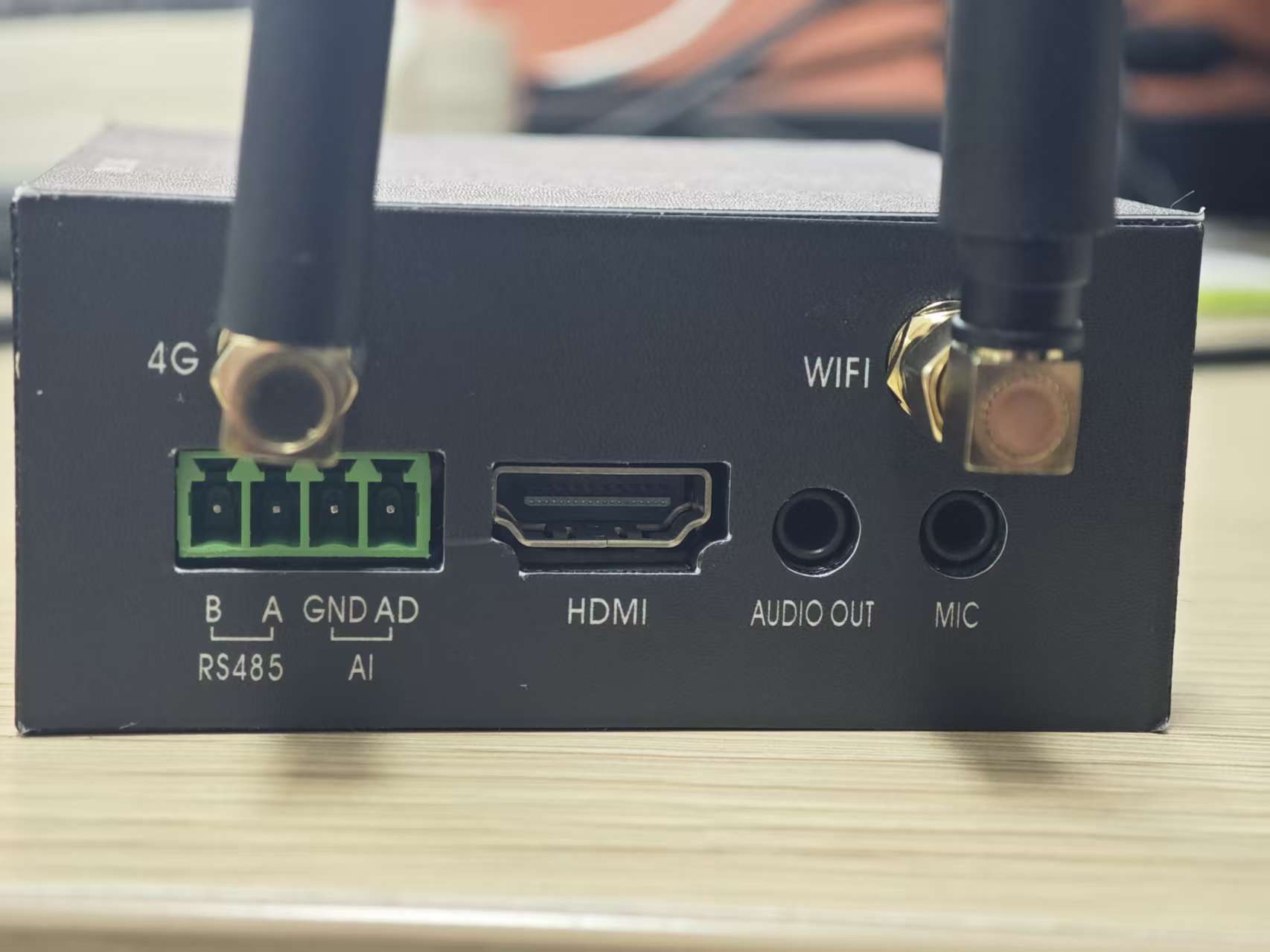

    设备接口图-4

    • 4G: 4G天线接口
    • WIFI: WIFI天线接口
    • RS485: RS485接口,用于用户扩展设备功能
    • GND AD: 开关信号接口，用于用户扩展设备功能
    • HDMI: 输入HDMI视频信号，进行编码, 编码后的数据通过网络转发到指定的应用服务

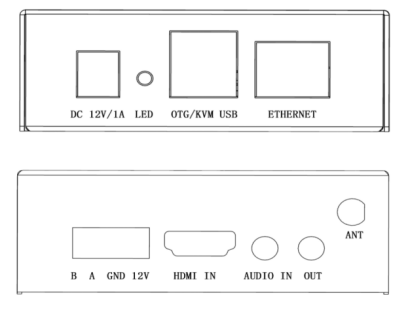

    设备结构图

    使用说明

    设备状态

    总览

    显示视频源信息

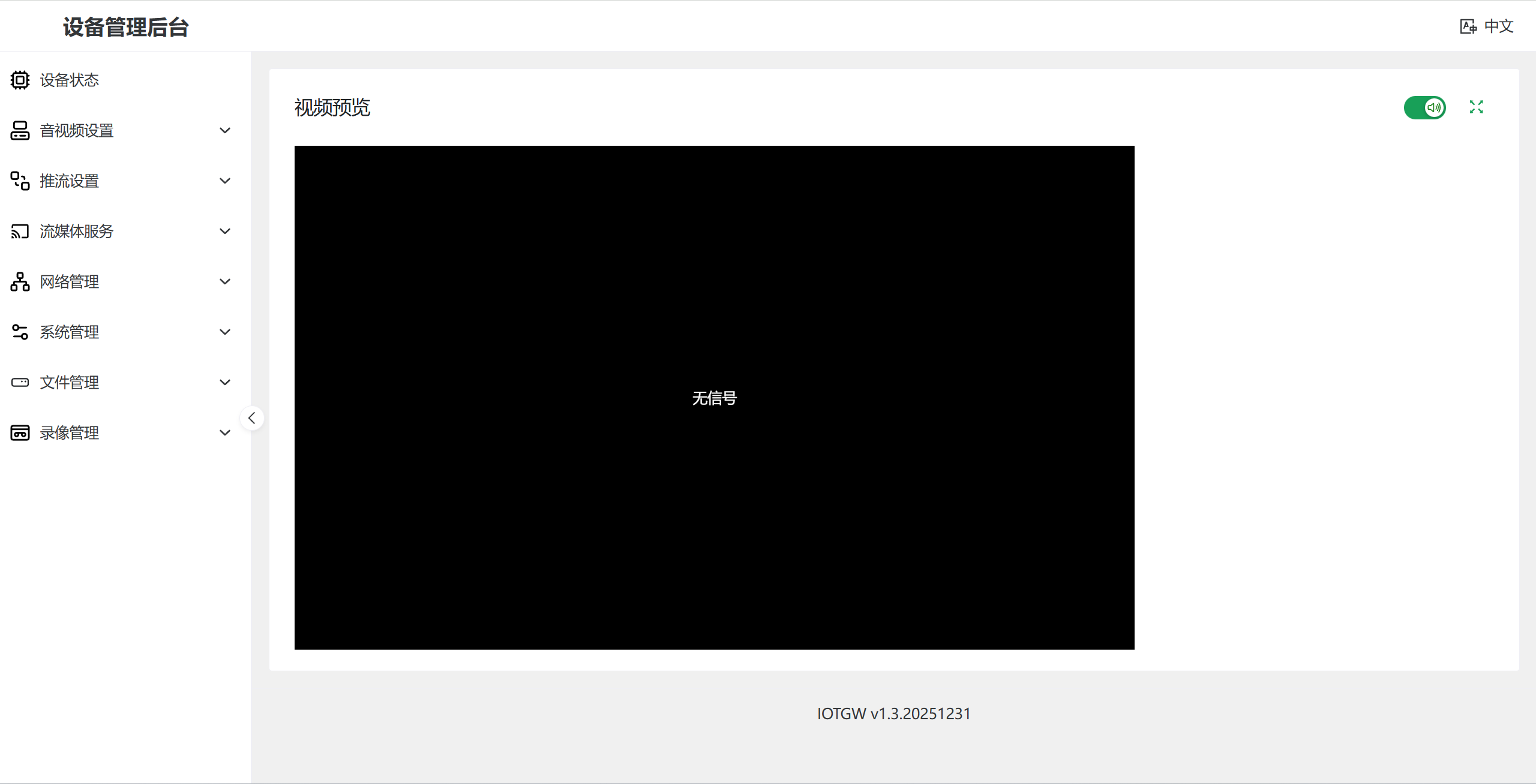

    • 视频预览按钮：点击进入视频源预览页面
    • 播放地址：显示当前视频源的播放地址

    音视频设置

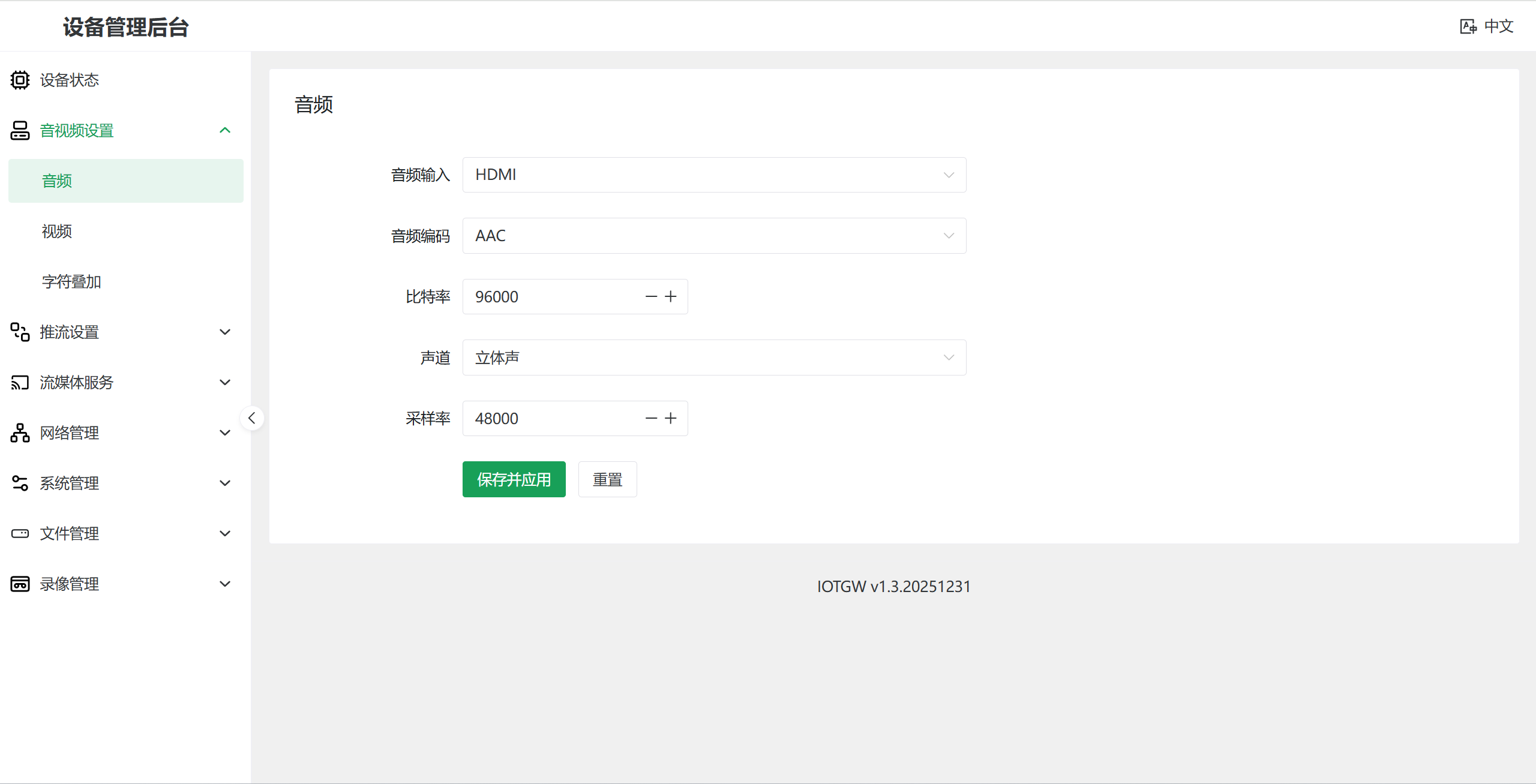

    音频

    • 音频输入：HDMI 或 3.5mm耳机
    • 音频编码：AAC
    • 比特率：默认96000
    • 声道：立体声 或 单声道
    • 采样率：默认48000

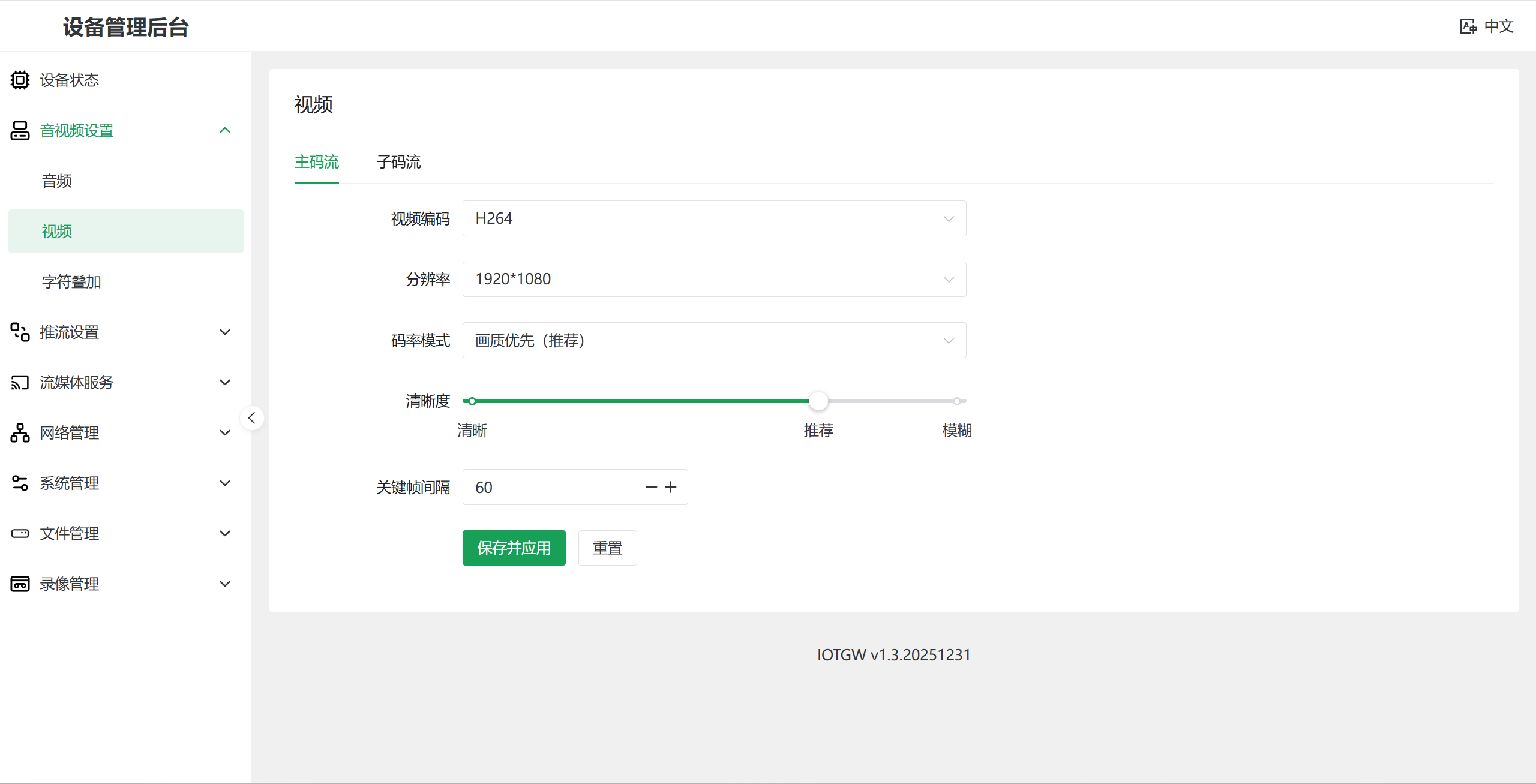

    视频

    主码流子码流参数设置

    • 视频编码：H.264 或 H.265
    • 分辨率：主码流默认1920x1080 子码流默认1280x720
    • 码率模式：恒定码率，可变码率，画质优先
    • 码率：恒定码率模式参数
    • 关键帧间隔：默认I帧间隔为30帧
    • 清晰度：画质优先模式参数

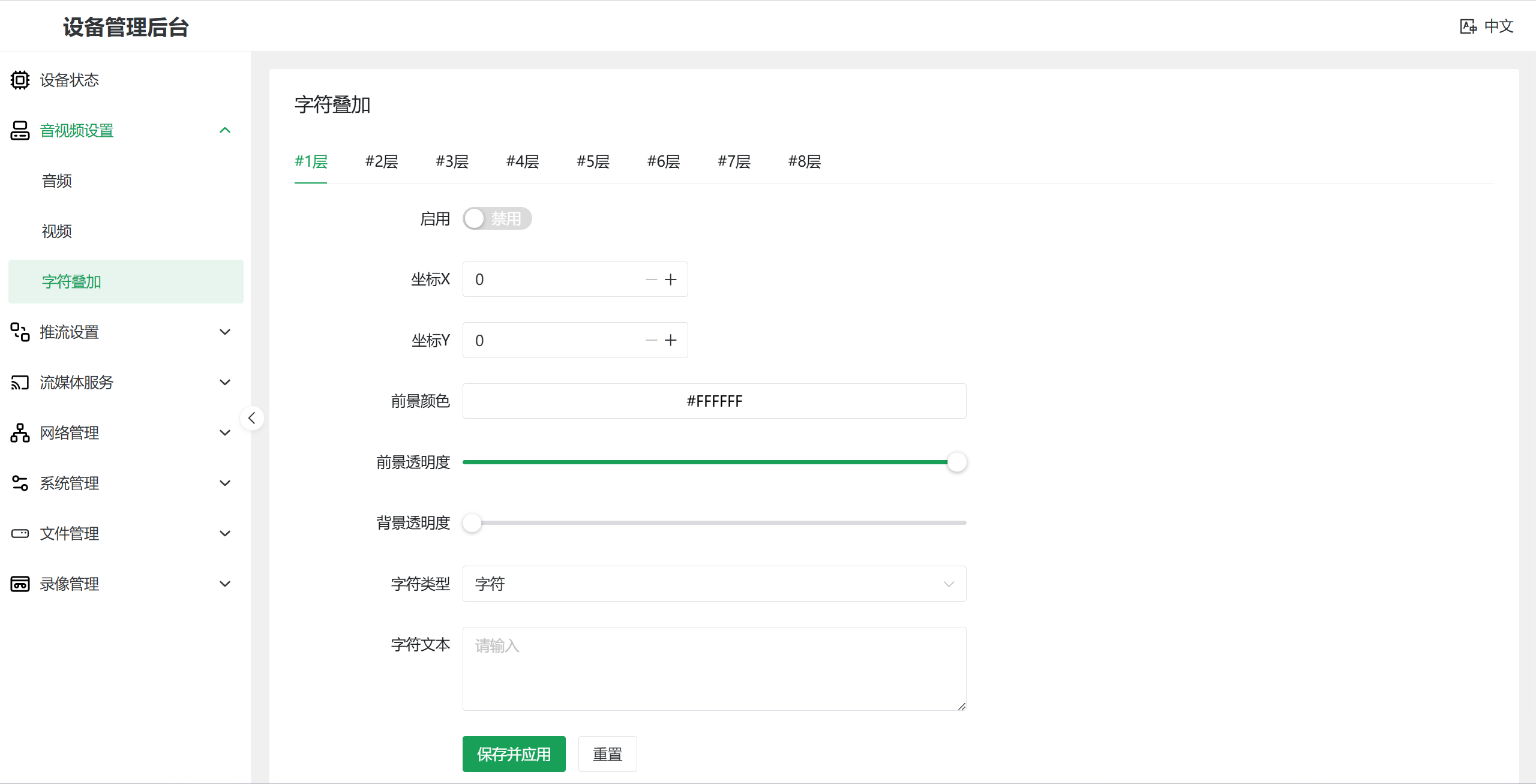

    字符叠加

    • 字符叠加有8个通道
    • 字符叠加有3种类型：文字、图片、时间
    • 参数内容有是否启用，坐标，前景颜色，前景透明度，背景透明度，字符类型，字符文本，图片

    RTMP推流

    • 功能开关：支持启用 / 禁用 RTMP 推流功能，当前界面显示为「禁用」状态。
    • 推流地址：需填写目标流媒体服务器的 RTMP 地址，示例地址为 rtmp://192.168.1.109:55654/live/0/test 格式解析：rtmp://[服务器IP]:[端口]/[应用名]/[流名]
    • 操作按钮： 保存并应用：保存当前配置并立即生效 重置：清空输入框，恢复到修改前的状态

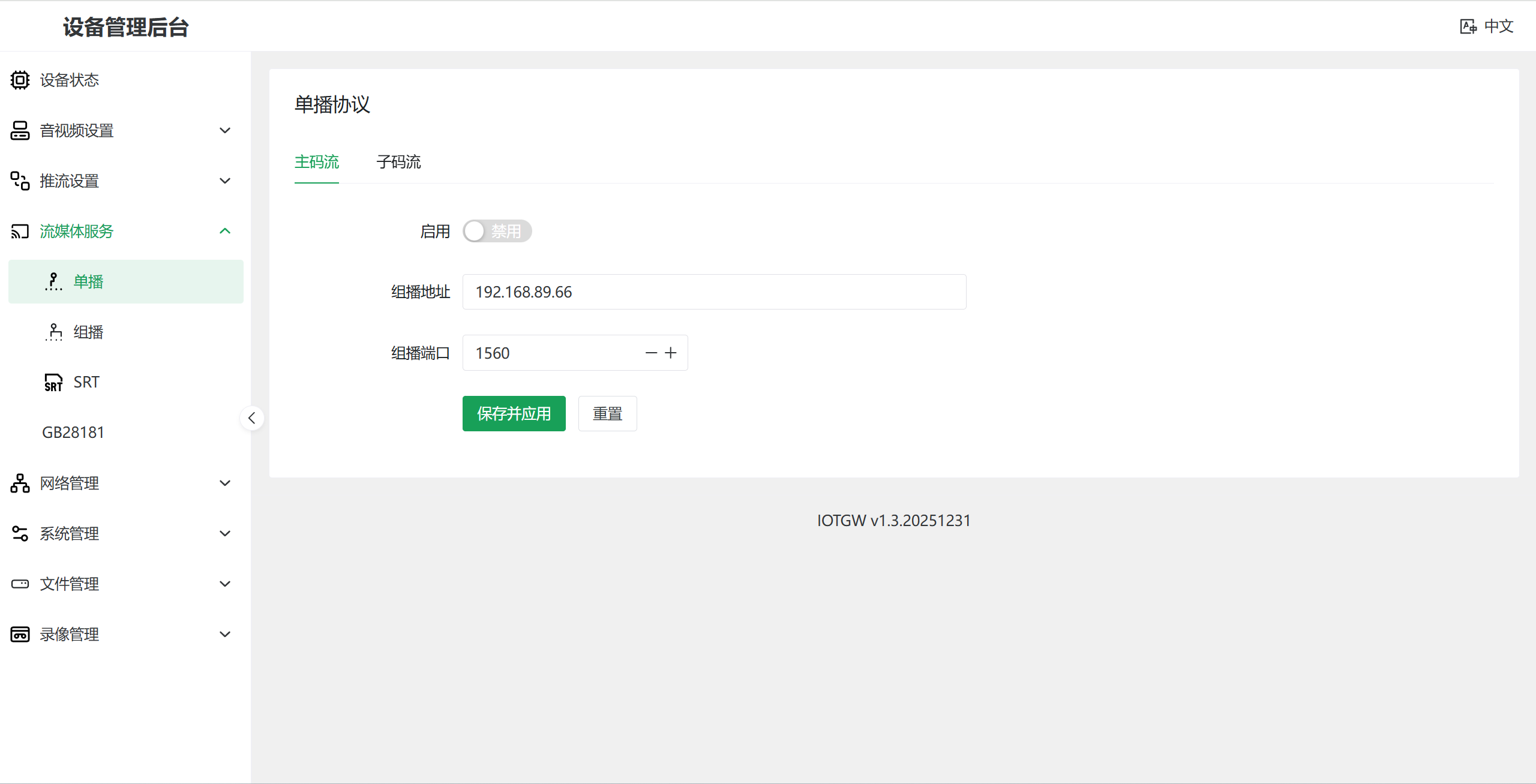

    单播协议

    • 码流切换：支持主码流与子码流独立配置，当前界面显示为主码流设置页。
    • 功能开关：支持启用 / 禁用单播推流功能，当前界面显示为「禁用」状态。
    • 组播地址：需填写目标组播服务器的 IP 地址，示例地址为 192.168.89.66
    • 组播端口：需填写目标组播服务器的端口号，示例端口为 1560，支持通过 “-”“+” 按钮快速调整数值。
    • 操作按钮： 保存并应用：保存当前配置并立即生效 重置：清空输入框，恢复到修改前的状态

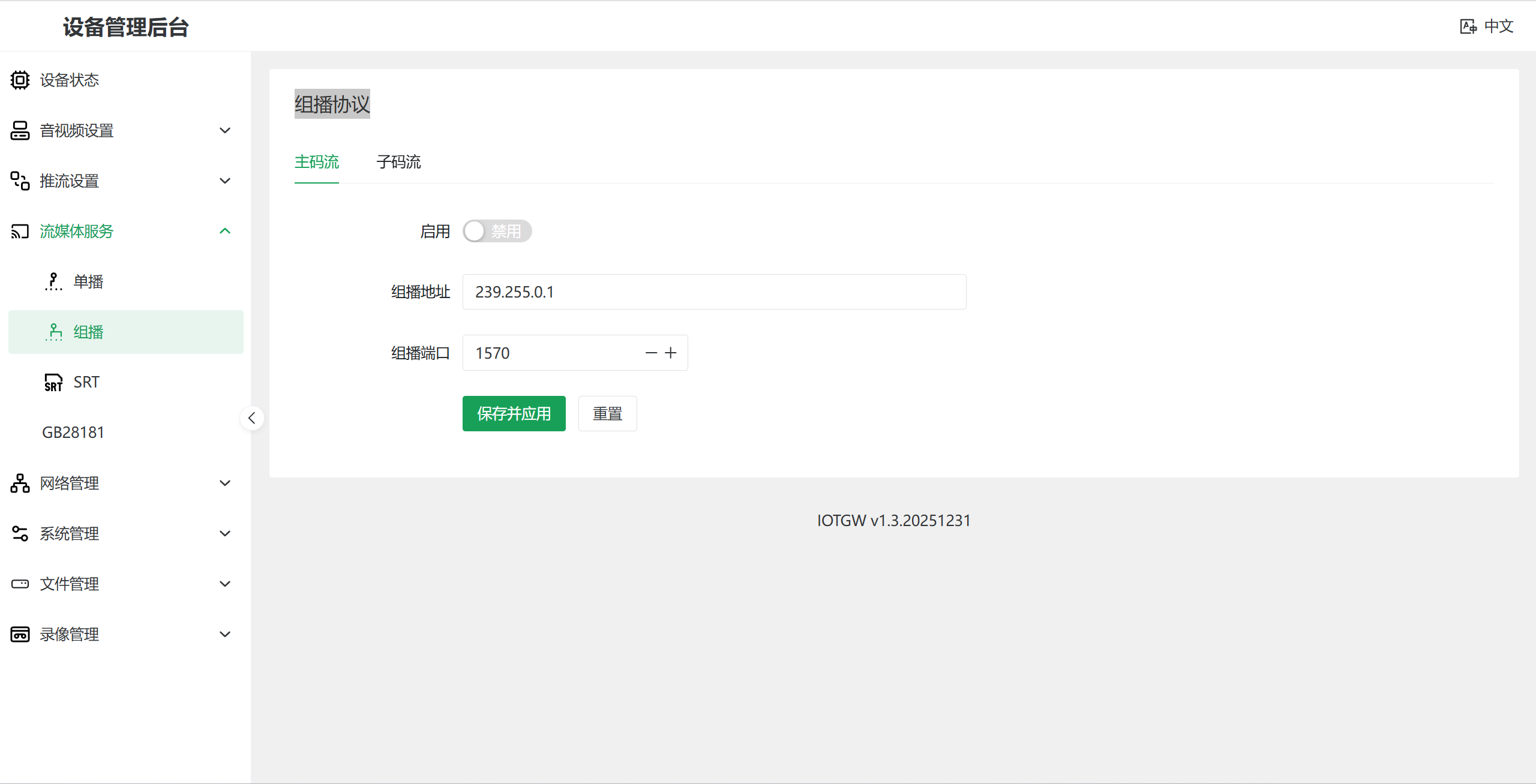

    组播协议

    • 码流切换：支持主码流与子码流独立配置，当前界面显示为主码流设置页。
    • 功能开关：支持启用 / 禁用组播推流功能，当前界面显示为「禁用」状态。
    • 组播地址：当前配置为 239.255.5.0.1（这是一个合法的 D 类组播 IP 地址，范围在 224.0.0.0 到 239.255.255.255 之间）。
    • 组播端口：当前配置为 1570，支持通过 “-”“+” 按钮快速调整数值。
    • 操作按钮： 保存并应用：保存当前配置并立即生效 重置：清空输入框，恢复到修改前的状态

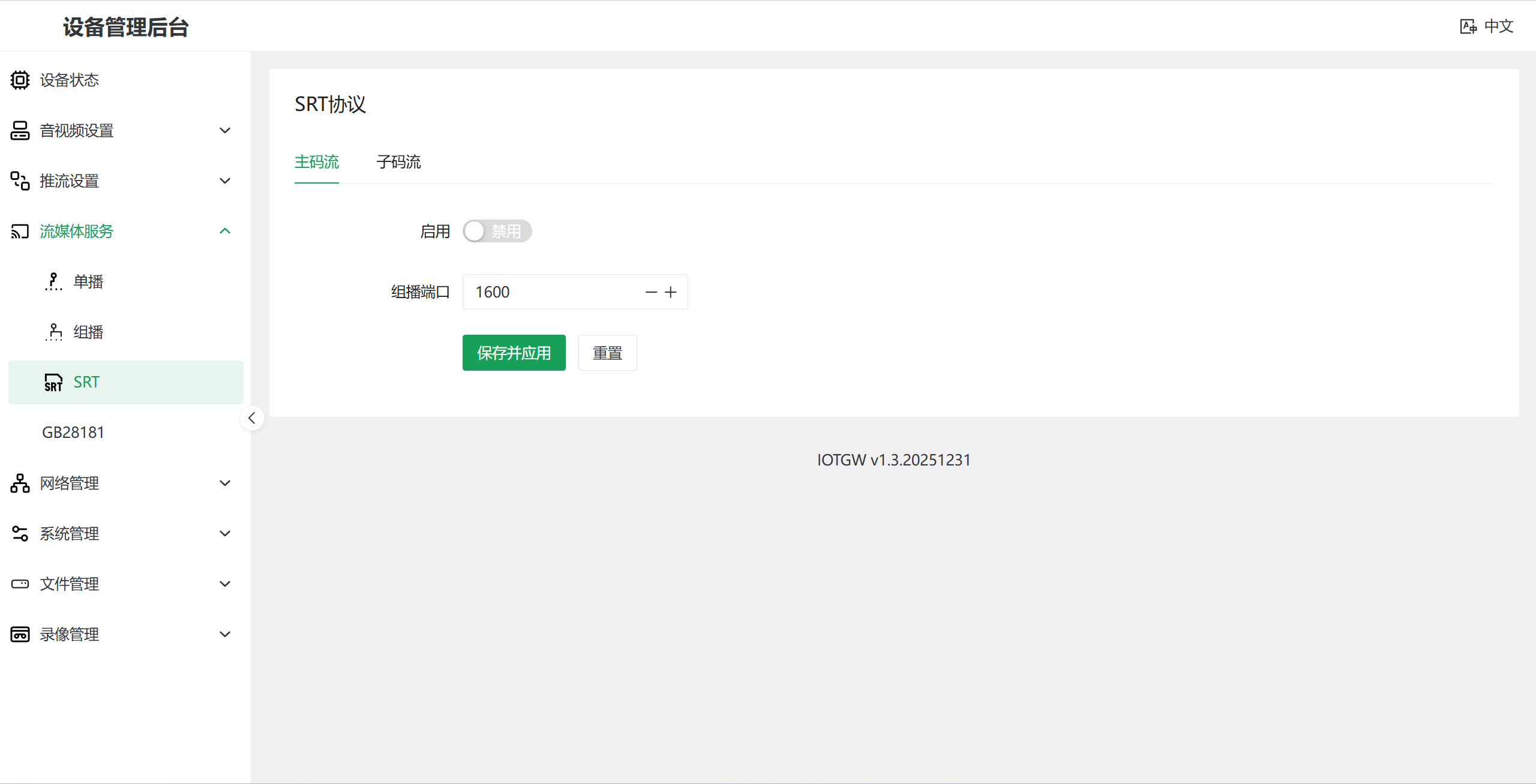

    SRT协议

    • 码流切换：支持主码流与子码流独立配置，当前界面显示为主码流设置页。
    • 功能开关：支持启用 / 禁用 SRT 协议推流功能，当前界面显示为「禁用」状态。
    • 组播端口：当前配置为 1600，支持通过 “-”“+” 按钮快速调整数值。
    • 操作按钮： 保存并应用：保存当前配置并立即生效 重置：清空输入框，恢复到修改前的状态

    GB28181

    GB28181 是我国公安视频监控联网系统的国家标准协议，用于设备与平台之间的注册、信令交互和媒体流传输。

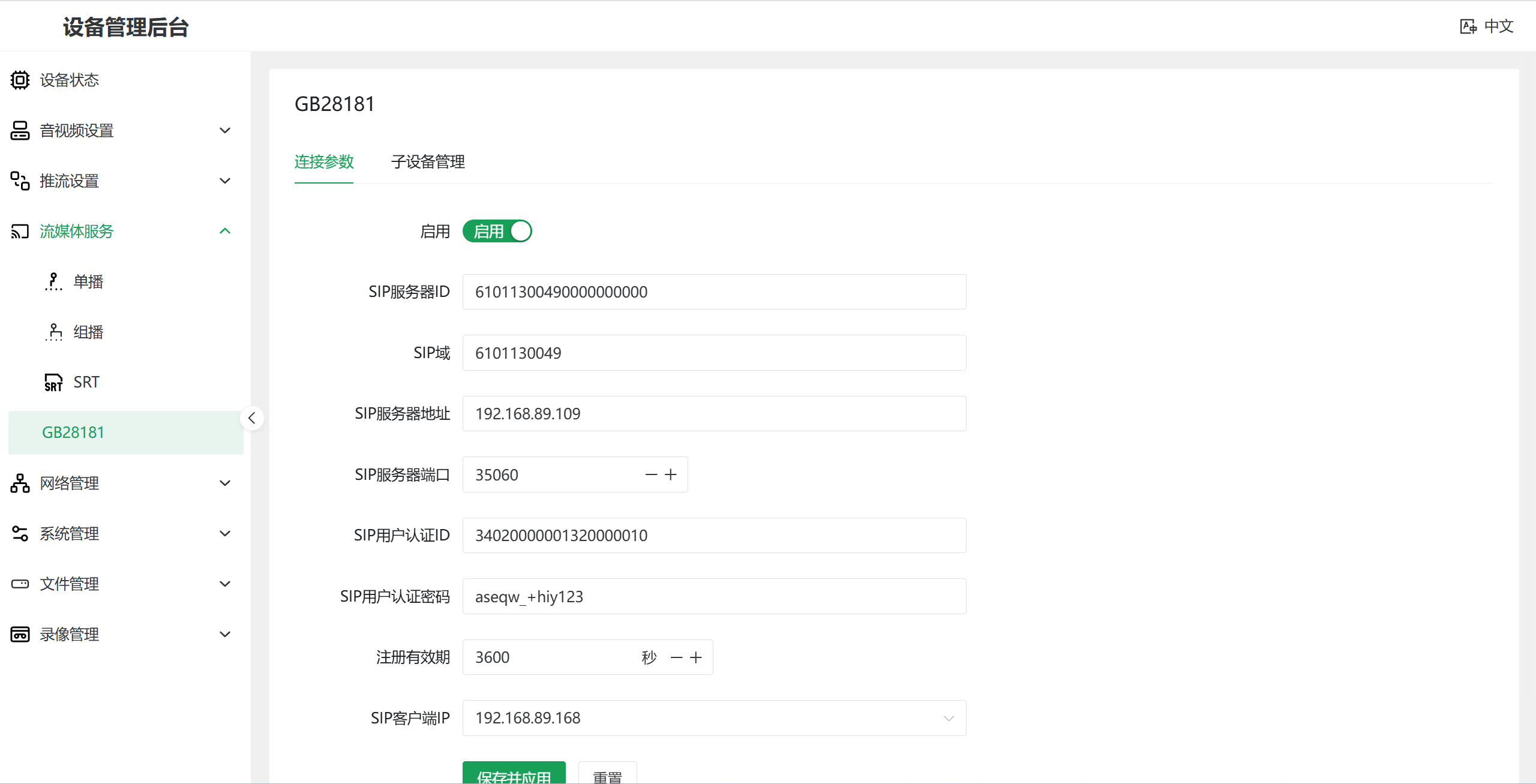

    一、连接参数配置

    • 功能开关：当前已启用
    • SIP 服务器 ID：61011300490000000000
    • SIP 域：6101130049
    • SIP 服务器地址：192.168.89.109
    • SIP 服务器端口：35060（支持 “-”“+” 调整）
    • SIP 用户认证 ID：34020000001320000010
    • SIP 用户认证密码：aseqw_+hiy123
    • 注册有效期：3600 秒（支持 “-”“+” 调整）
    • SIP 客户端 IP：192.168.89.168

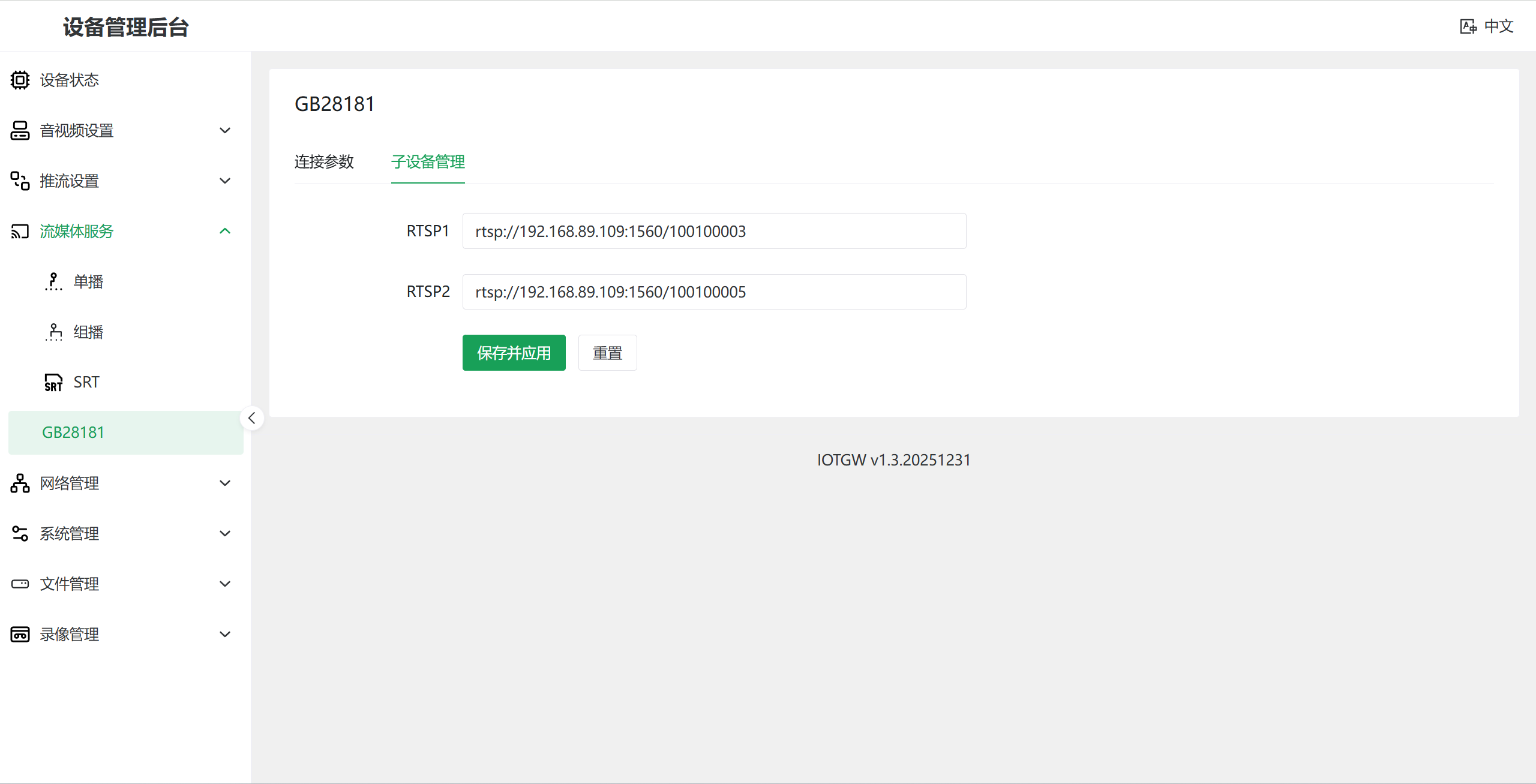

    二、子设备管理

    该页面配置了两路 RTSP 视频流地址，用于设备拉取视频流：

    • RTSP1：rtsp://192.168.89.109:1560/100100003
    • RTSP2：rtsp://192.168.89.109:1560/100100005

    三、操作按钮

    保存并应用：保存当前配置并立即生效 重置：清空输入框，恢复到修改前的状态

    网络管理

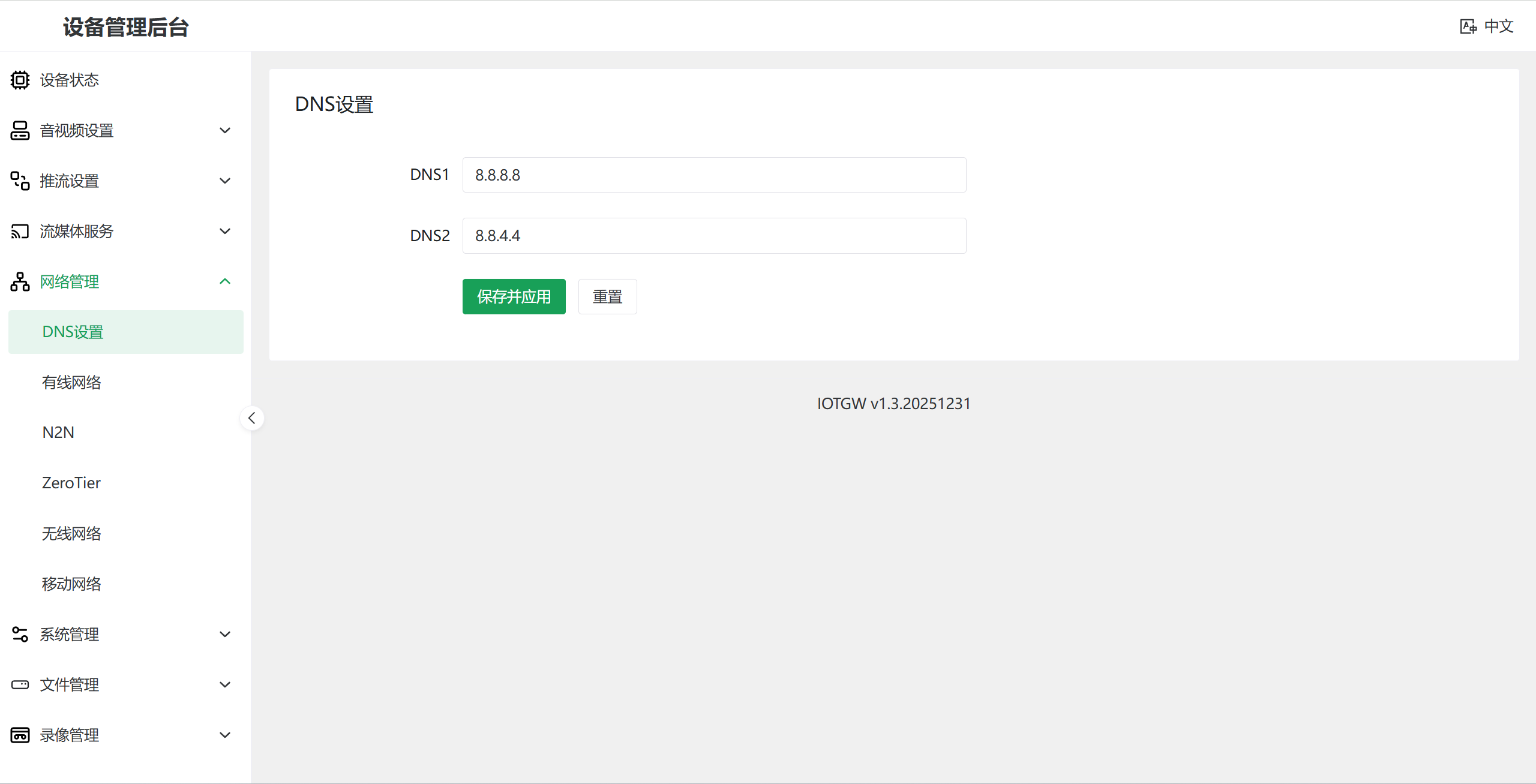

    DNS设置

    • 主 DNS 服务器（DNS1）：当前配置为 8.8.8.8（Google 公共 DNS，全球通用的高可用公共域名解析服务）
    • 备 DNS 服务器（DNS2）：当前配置为 8.8.4.4（Google 公共 DNS 的备用节点，用于主节点故障时的冗余解析）
    • 操作按钮： 保存并应用：保存当前配置并立即生效 重置：清空输入框，恢复到修改前的状态

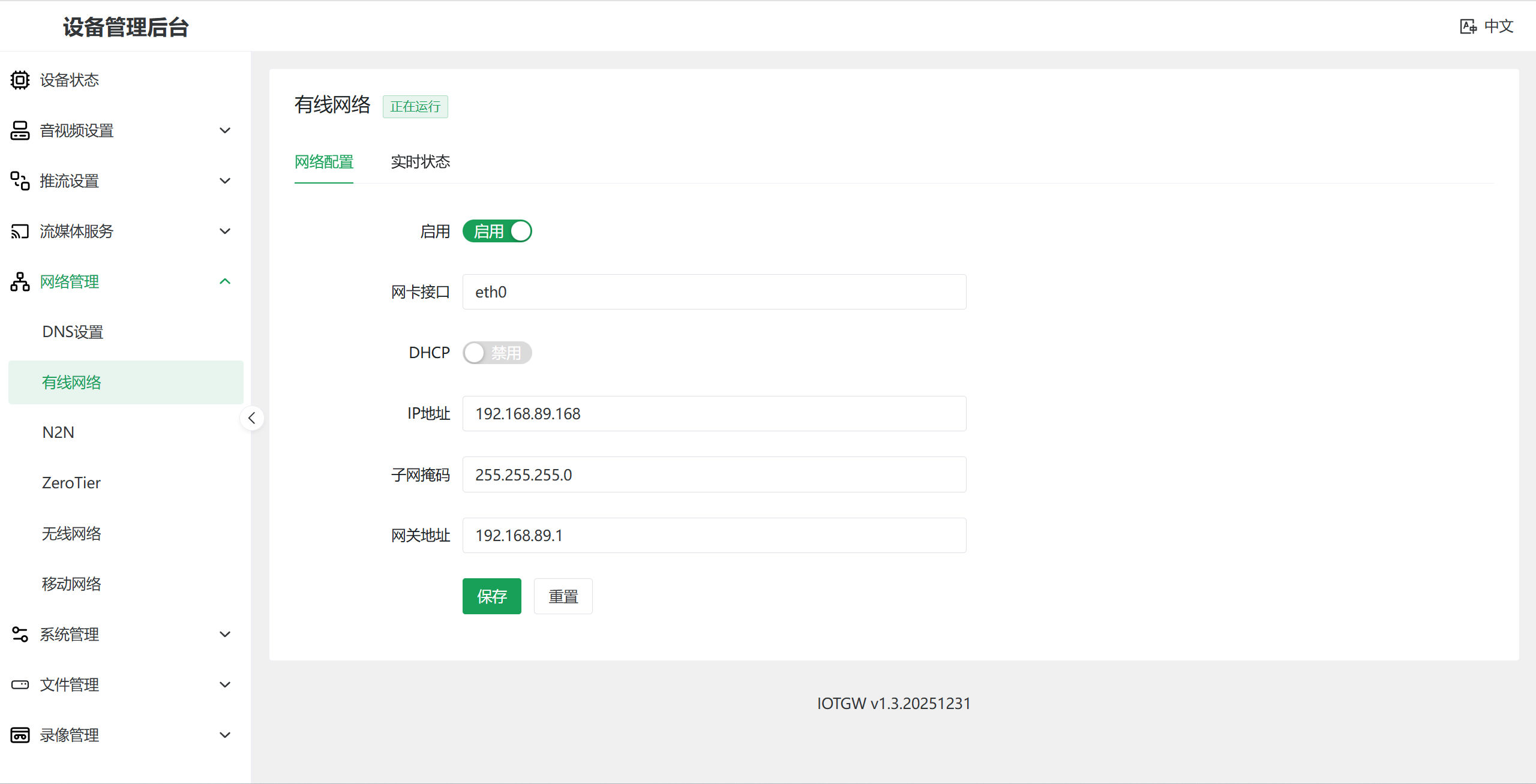

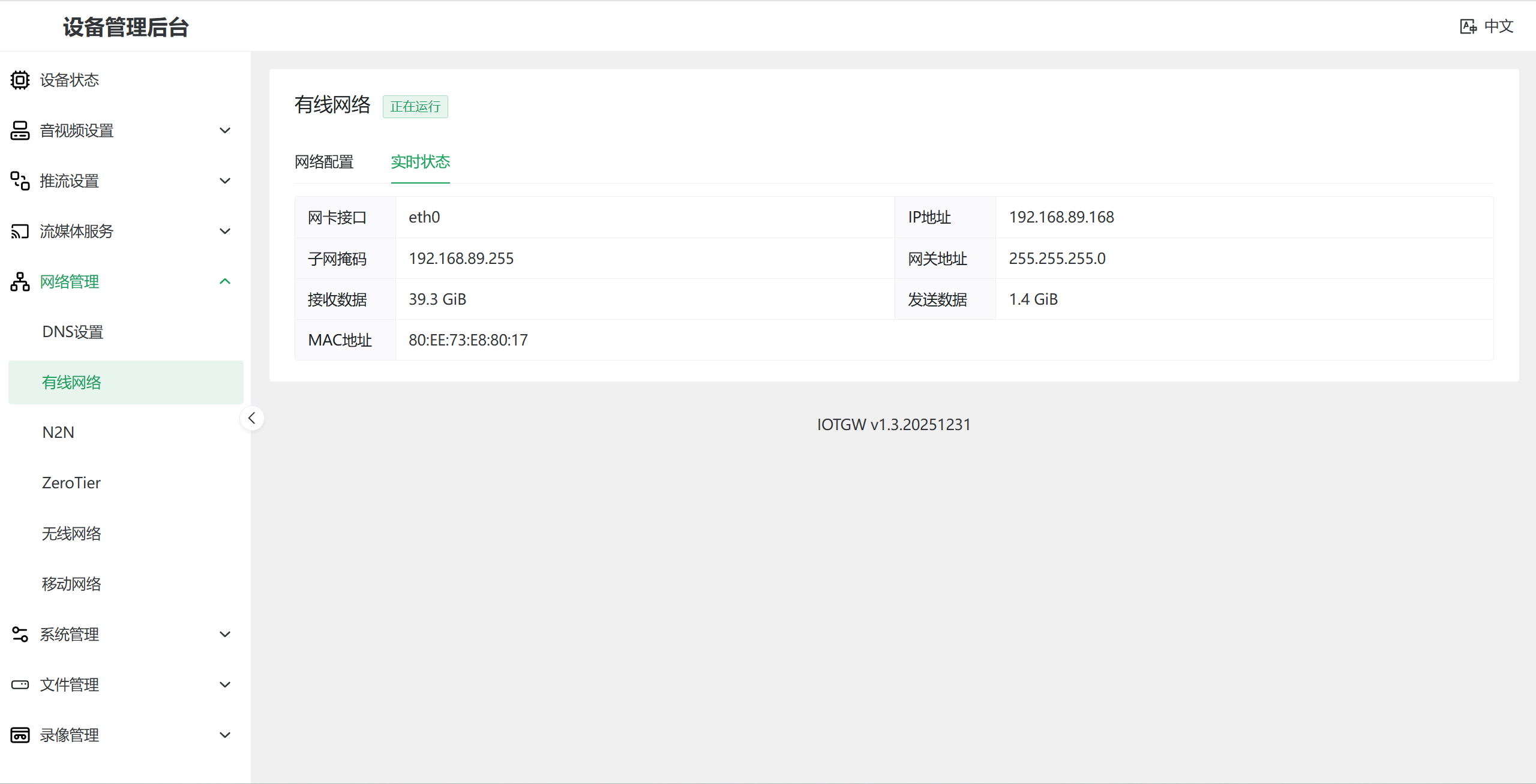

    有线网络配置与状态说明

    一、网络配置
    • 功能状态：已启用，有线网络正在运行
    • 网卡接口：eth0
    • IP 获取方式：静态 IP（DHCP 已禁用）
    • IP 地址：192.168.89.168
    • 子网掩码：255.255.255.0
    • 网关地址：192.168.89.1
    • 操作按钮：保存 / 重置
    二、实时状态
    • 网卡接口 eth0
    • IP 地址 192.168.89.168
    • 子网掩码 255.255.255.0
    • 网关地址 192.168.89.1
    • 接收数据 39.3 GiB
    • 发送数据 1.4 GiB
    • MAC 地址 80:EE:73:E8:80:17

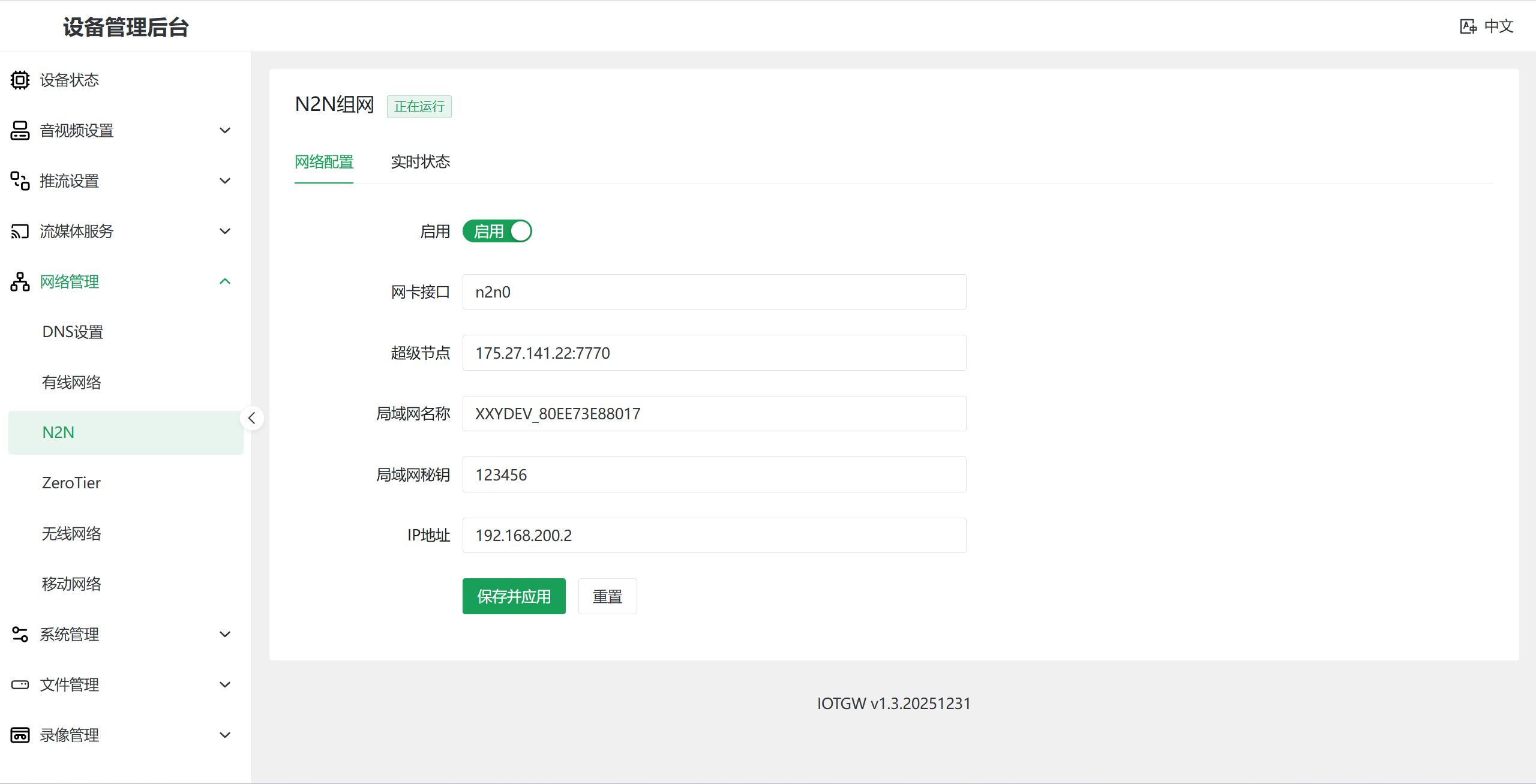

    N2N 组网配置说明

    N2N 是一种基于 P2P 的虚拟局域网技术，可让分布在不同公网位置的设备组成一个安全的私有局域网。

    一、网络配置
    • 功能状态：已启用，N2N 组网正在运行
    • 网卡接口：n2n0
    • 超级节点：175.27.141.22:7770（用于设备发现与中继的核心节点）
    • 局域网名称：XXYDEV_80EE73E88017（唯一标识该虚拟局域网，由设备 MAC 地址生成）
    • 局域网秘钥：123456（用于加密局域网内的通信数据）
    • IP 地址：192.168.200.2（设备在虚拟局域网内的静态 IP）
    • 操作按钮：保存并应用 / 重置
    二、实时状态

    如上，显示当前实时信息

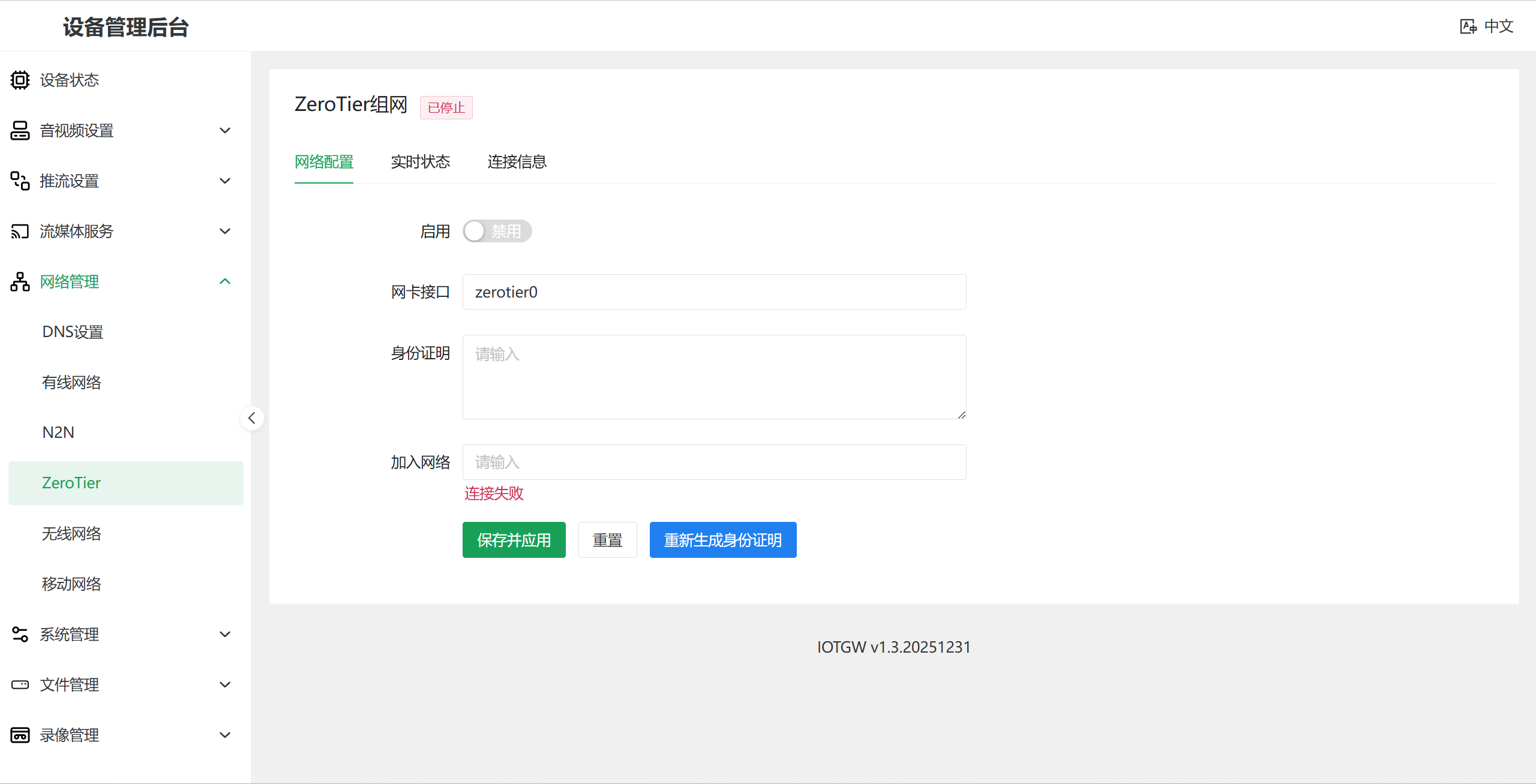

    ZeroTier 组网配置

    ZeroTier 是一种跨平台的虚拟局域网技术，可在全球范围内安全连接设备，构建虚拟私有网络。

    一、网络配置
    • 功能状态：已禁用，组网服务处于停止状态
    • 连接状态：连接失败（因未配置关键信息）
    • 网卡接口：zerotier0
    • 身份证明：设备在 ZeroTier 网络中的唯一标识，需填写或点击「重新生成身份证明」获取。
    • 加入网络：需填写目标 ZeroTier 网络的 ID，格式为 16 位十六进制字符串。
    • 保存并应用：保存配置并立即生效
    • 重置：清空输入框，恢复到修改前的状态
    • 重新生成身份证明：生成新的设备唯一标识
    二、实时状态

    如上，显示当前实时信息

    三、连接信息

    显示，网卡接口，设备ID，网络ID，网络名称，网络类型，连接状态，IP地址，MAC地址

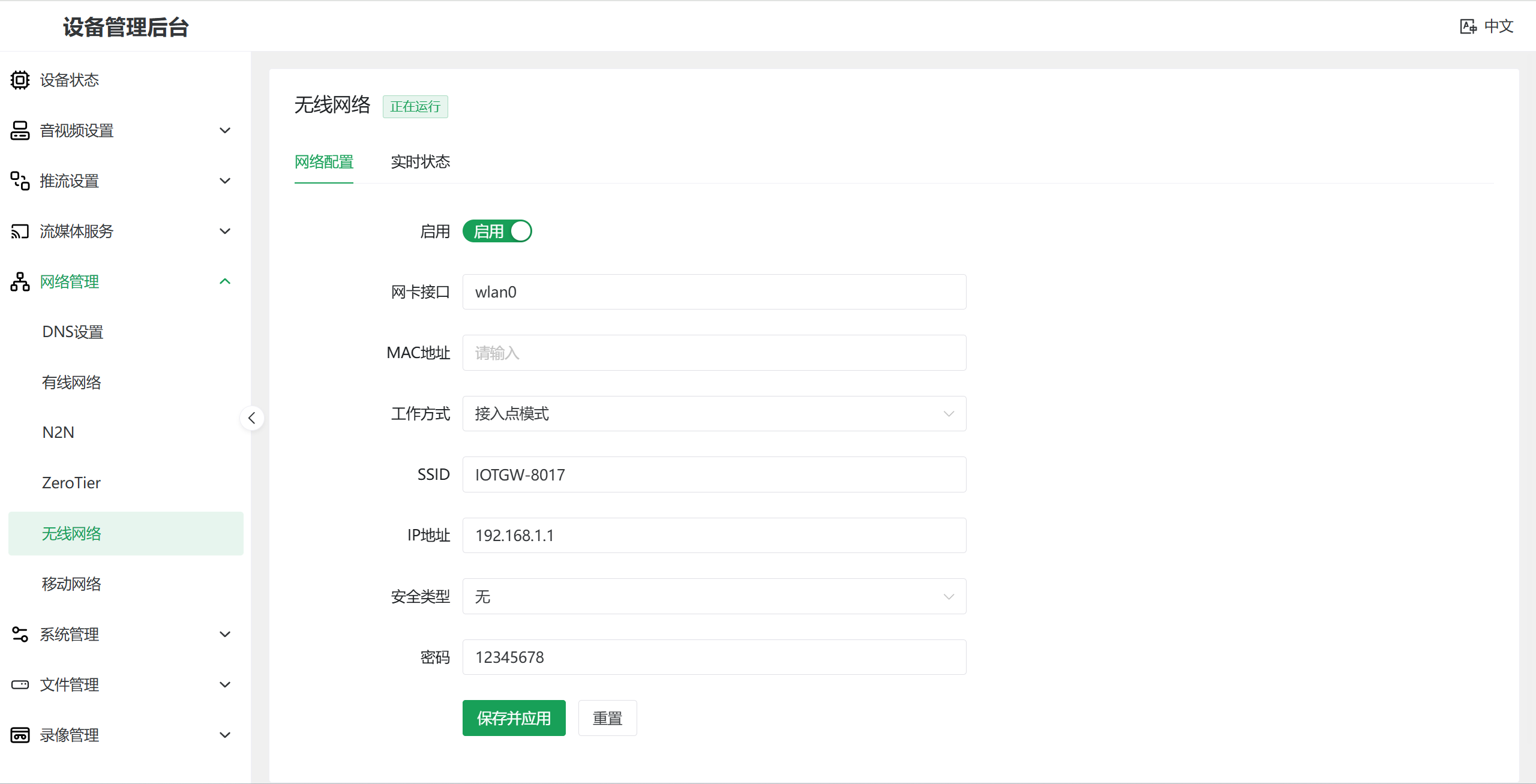

    无线网络配置

    该界面展示了设备的无线接入点（AP）模式配置，用于构建本地 Wi-Fi 热点。

    一、网络配置
    • 功能状态：已启用，无线网络正在运行
    • 网卡接口：wlan0
    • MAC 地址：未配置（需手动输入或自动获取）
    • 工作方式：接入点模式（AP 模式，设备作为 Wi-Fi 热点）
    • SSID：IOTGW-8017（无线网络名称）
    • IP 地址：192.168.1.1（AP 模式下的网关地址）
    • 安全类型：无（当前未启用加密，建议修改为 WPA2/WPA3）
    • 密码：12345678（安全类型为 “无” 时该配置无效）
    • 操作按钮：保存并应用 / 重置
    二、实时状态

    如上，显示当前实时信息

    移动网络配置

    该界面展示了设备通过 USB 接口连接的移动网络配置，适用于 4G/5G Dongle 等外接移动上网设备。

    一、网络配置

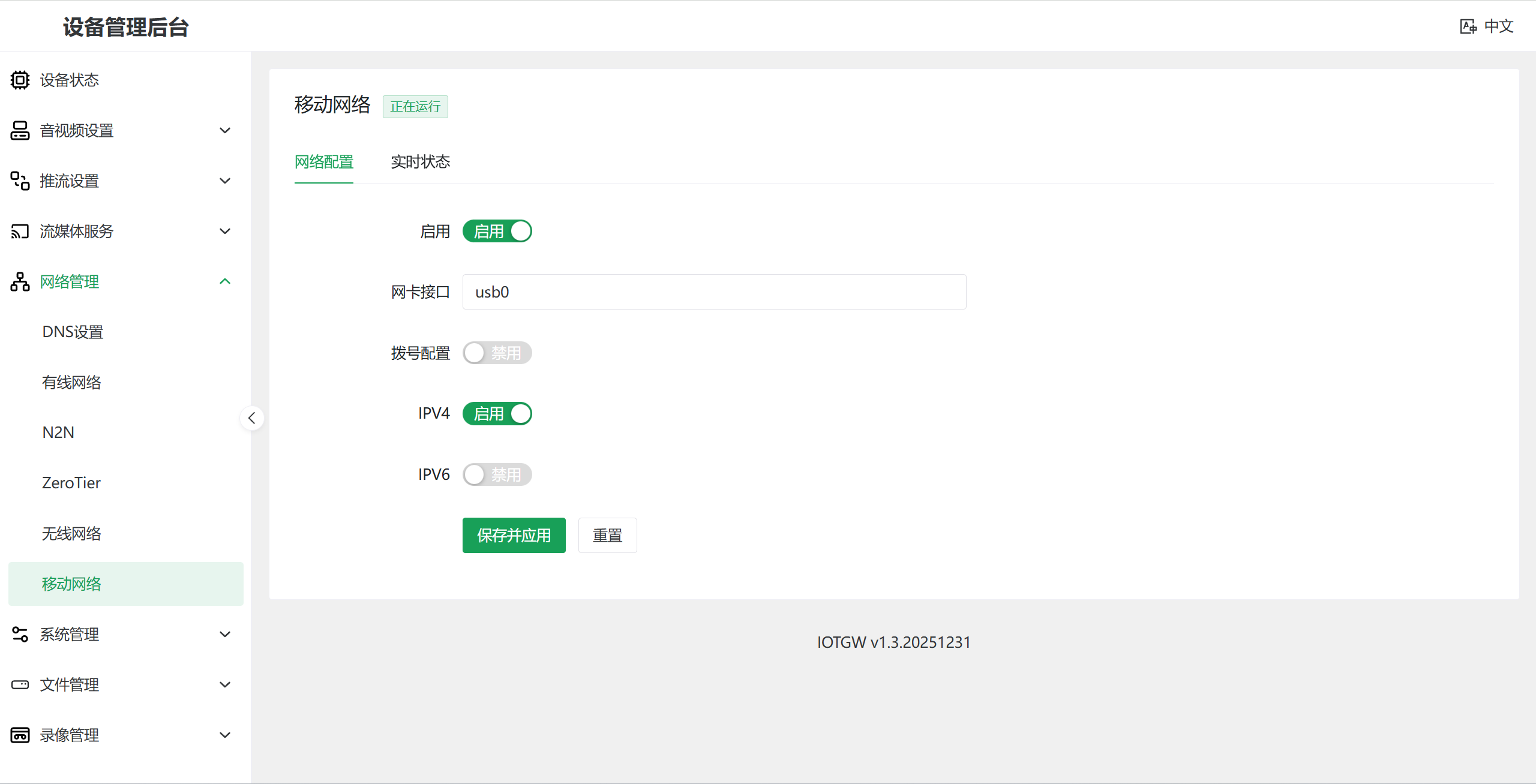

    自动拨号

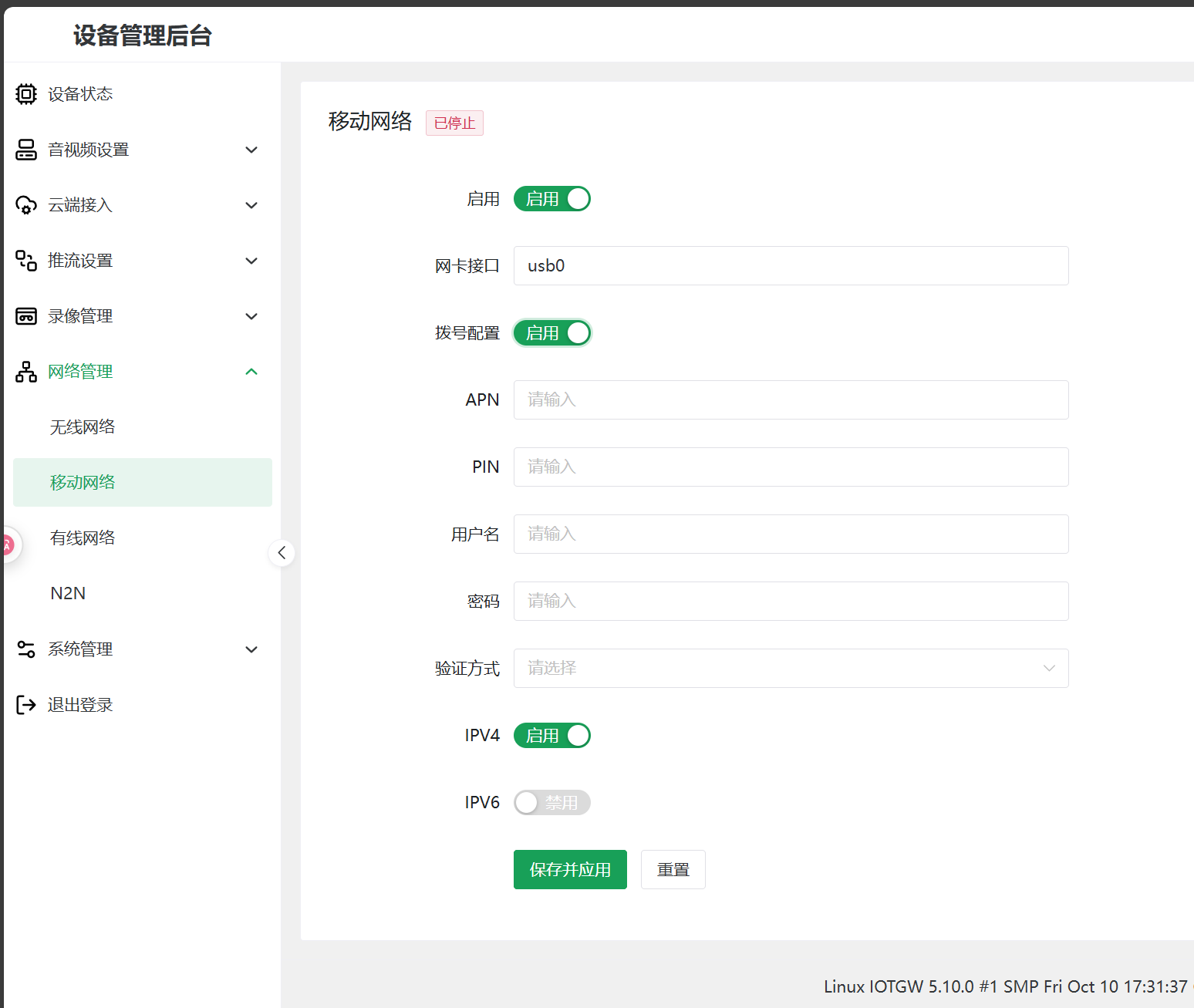

    手动拨号

    • 功能状态：已启用，移动网络正在运行
    • 网卡接口：usb0（对应外接 USB 上网设备）
    • 拨号配置：
      • 禁用：自动拨号（通常由上网设备自动完成拨号）
      • 开启：手动拨号
        • APN：移动网络运营商提供的 APN 名称
        • PIN码：移动网络运营商提供的 PIN 码
        • 用户名：移动网络运营商提供的用户名
        • 密码：移动网络运营商提供的密码
        • 认证方式：移动网络运营商提供的认证方式
    • IP 协议：
      • IPv4：已启用
      • IPv6：已禁用
    • 操作按钮：保存并应用 / 重置

    系统管理

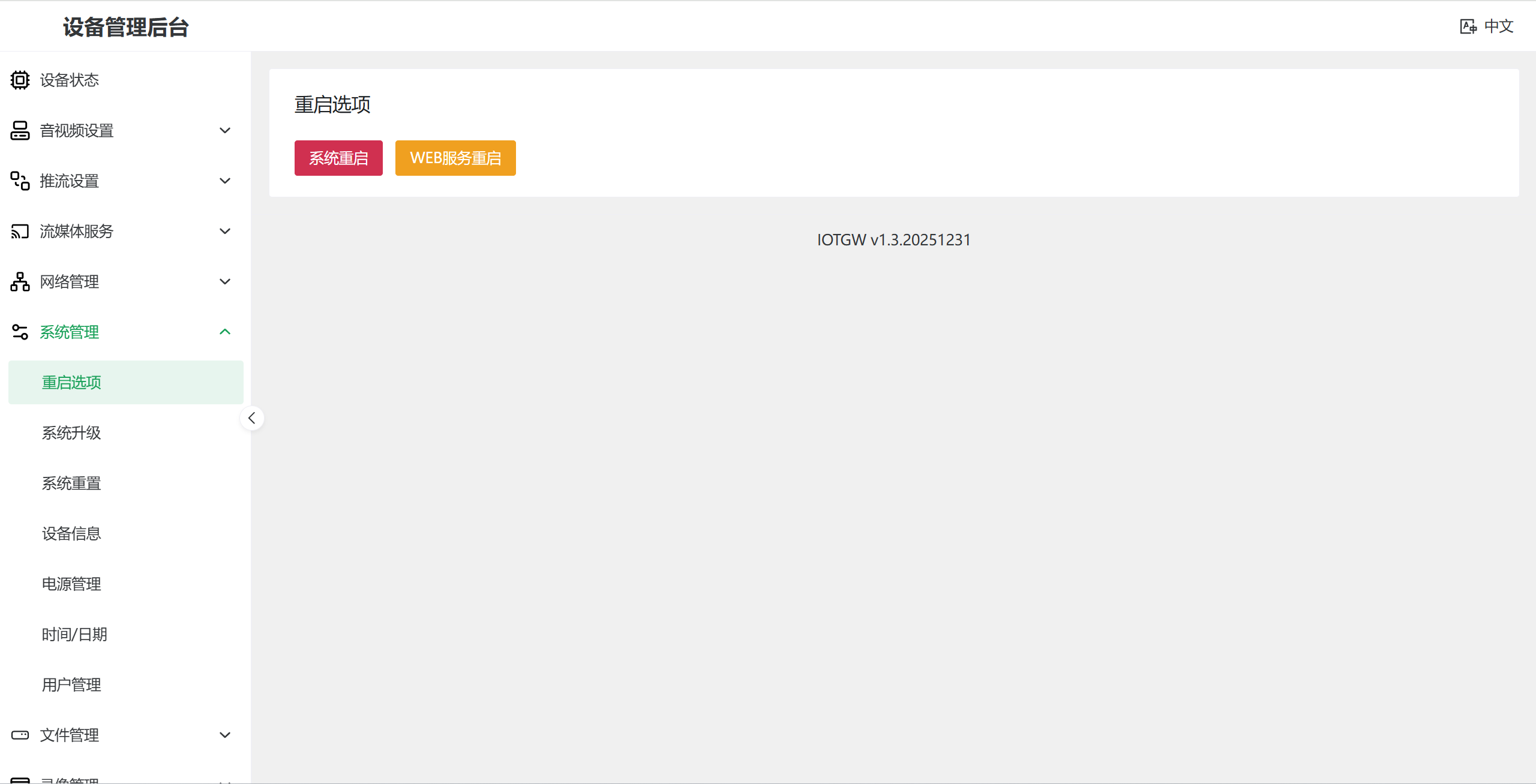

    一、重启选项
    • 系统重启（红色按钮）：重启整个设备的操作系统，所有正在运行的服务和网络连接都会中断，适用于核心配置变更或系统级故障。
    • WEB 服务重启（橙色按钮）：仅重启设备的后台管理网页服务，不会影响音视频推流、网络连接等核心业务，适用于网页界面卡顿或配置不生效等问题。
    二、系统升级

    该界面提供了设备升级选项，可下载最新系统版本并升级到最新版本。

    三、系统重置

    该界面提供了设备恢复出厂设置选项，可恢复设备到出厂设置，并删除所有用户数据。

    四、设备信息

    显示设备信息，如序列号、内核版本、系统版本、WEB版本、编解码器版本、国标服务版本、RTMP推流器版本、NVR服务版本、ONVIF服务版本。

    五、电源管理

    该界面提供了设备电源管理选项，可设置设备自动关机时间、自动重启时间等。

    六、时间设置

    该界面提供了设备时间设置选项，可设置设备时钟、时区、夏令时等。

    七、用户设置

    该界面提供了用户设置，用于修改密码。

    文件管理

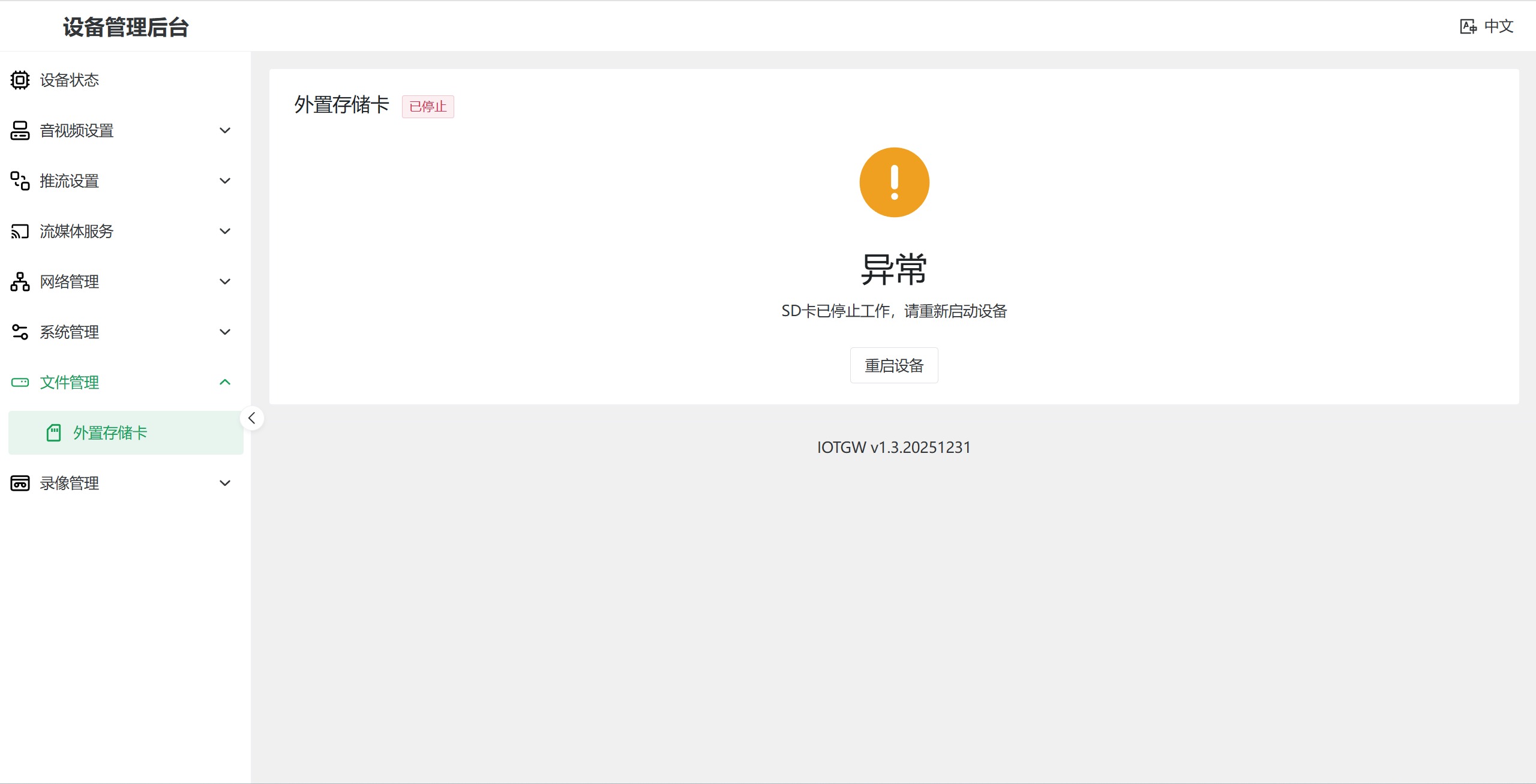

    外置存储卡

    该界面展示了外置存储卡的使用情况，可格式化。

    录像管理

    该界面用于配置录像文件的自动分割规则，以避免生成过大的单个文件，便于存储、管理和回放。

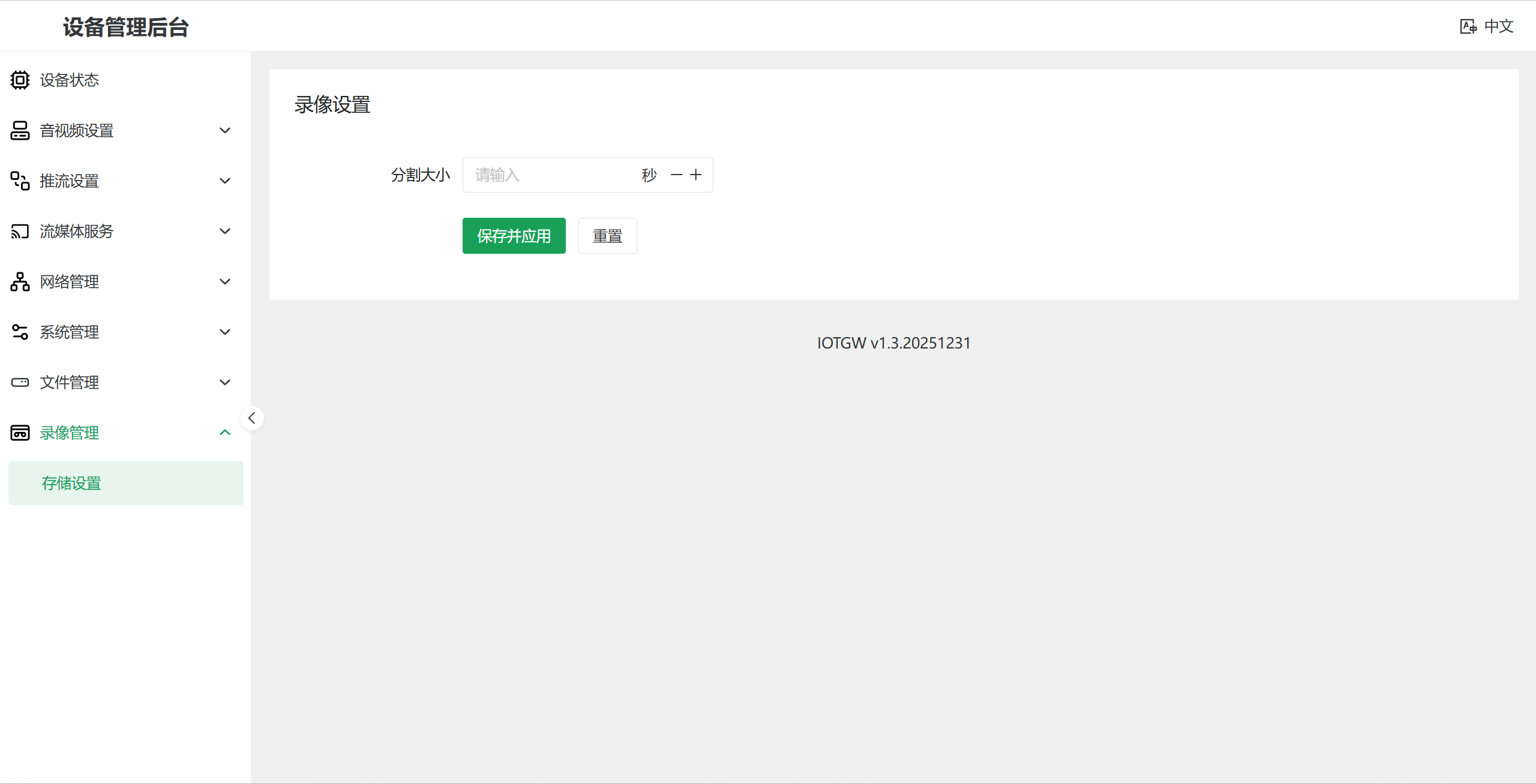

    录像设置
    • 分割大小：设置单个录像文件的时长（单位：秒），例如输入 3600 表示每小时生成一个新的录像文件。 操作按钮：
    • 保存并应用：保存当前配置并立即生效
    • 重置：清空输入框，恢复到修改前的状态
